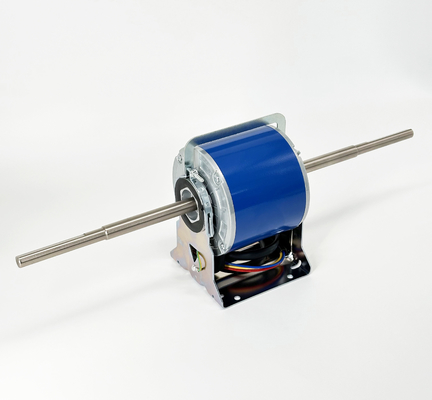

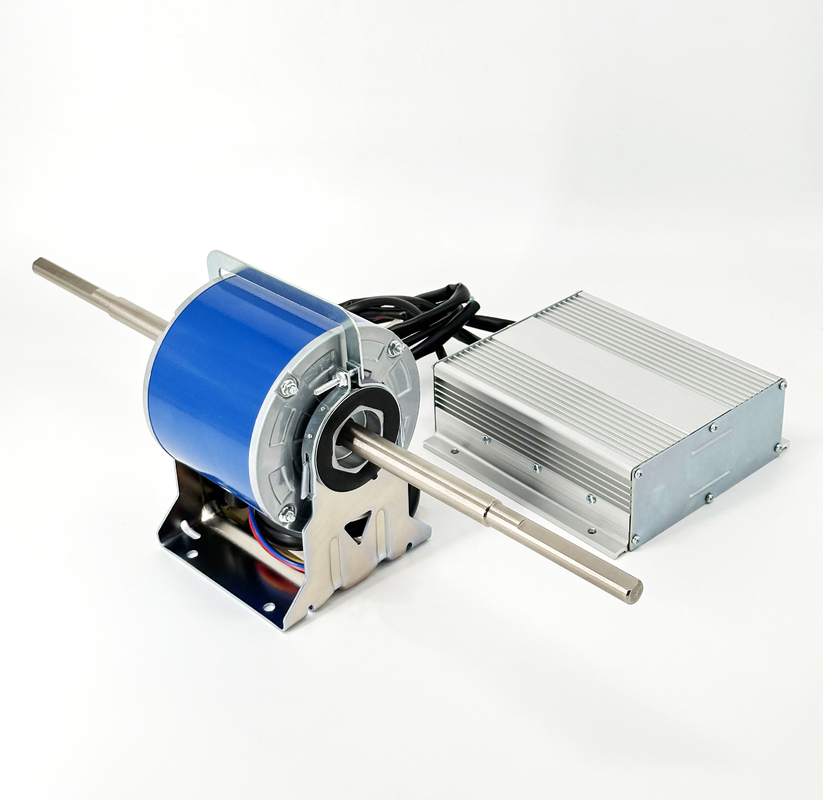

BLDC มอเตอร์สําหรับมอเตอร์หน่วยลวดแฟน - 160W 1500RPM 220V 50HZ

ลักษณะสินค้า

●แรงดันระดับ:220V,50Hz
● POLES:8P
●พลังงานผลิตระดับ: 160W
●ประเภทการทํางาน: S1
●ประเภทการกันไฟ: B
●อุณหภูมิภายใน: -10 ~ 45 °C
●ความชื้นในบริเวณ: ≤RH90%
●การหมุน:CW(LE)
●ความเร็ว:1500 RPM

ราคาประเมิน

ปริมาตรสําคัญ

PS: ขนาดทั้งหมดสามารถปรับเปลี่ยนตามความต้องการของลูกค้า

ลักษณะสินค้า

1ระยะความเร็วที่กว้างขวาง ความสามารถในการอุดหนุนที่แข็งแรง ความน่าเชื่อถือสูง ความมั่นคงที่ดี

2คุณลักษณะลูกหมุนที่ดี, ผลงานลูกหมุนที่ดีในความเร็วกลางและต่ํา, ลูกหมุนเริ่มต้นใหญ่, กระแสเริ่มต้นเล็ก

3โครงสร้างที่สมเหตุสมผล ประสิทธิภาพสูง ความร้อนสูงน้อย เสียงเสียงต่ํา ความสั่นสะเทือนน้อย

การใช้งานสินค้า

1อุปกรณ์ปรับอากาศและอุปกรณ์ระบายอากาศ

ข้อดีหลัก

1ผู้บริหารชั้นสูงของเรา เกิดจากช่างรถยนต์

2บริการ OEM และ ODM

3. UL, CCC, ROHS, CE และการควบคุมคุณภาพอย่างเข้มงวด

4เรามีประสบการณ์การส่งออกมากกว่า 10 ปี โดยเฉพาะไปยังตะวันออกกลางและอเมริกาใต้

5มีทีมงานขายที่มีความสามารถและซื่อสัตย์ ที่มีประสิทธิภาพในการตอบสนองความต้องการของคุณ

โครงสร้าง

เครื่องยนต์ DC ที่ไม่มีแปรงประกอบด้วยสองส่วนหลัก: รอเตอร์และสเตอเตอร์

สเตทเตอร์

สเตอเตอร์บรรทุกลวดของมอเตอร์ไม่เหมือนกับมอเตอร์ DC ที่แปรง; สcoil ไม่อยู่ใน rotor แต่ถูกม้วนและติดต่อกับสเตอเตอร์ สายไฟถูกห่อรอบแขนเหล็ก laminated หรือฟันการสร้างสแตนเตอร์ลมการลวดลมสามารถจัดวางได้ใน 2 การจัดตั้ง: เตรียมและกระจาย. สองนี้แตกต่างกันในวิธีการ coils เป็นลวดรอบ stator และรูปคลื่นของกลับ-EMF ของมันในลวดลวดเน้น, แต่ละเฟสถูกม้วนรอบแขน stator และให้รูปคลื่น trapezoidal back-EMF.การให้ผลิต EMF กลับแบบซีนูโซอิดสายไฟฟ้าย้อนหลังแบบซีนูโซอิดลดการคลื่นของทอร์ค แต่มีลมทองแดงเพิ่มเติม

เครื่องหมุน

โรเตอร์ประกอบด้วยแกนและแม่เหล็กดัน โดยมีขั้วแม่เหล็กสลับกัน จํานวนขั้วในโรเตอร์ขึ้นอยู่กับการใช้งานการมีเสามากกว่านี้สามารถปรับปรุงทอร์คได้ แต่ลดความเร็วสูงสุดแม็กเนตเฟอริทถูกใช้ทั่วไปในหมุน แต่ แม็กเนตดินหายากได้รับบทบาทนี้อย่างสําคัญโดยเฉพาะในรถไฟฟ้า เนื่องจากความหนาแน่นของพลังงานที่สูงขึ้นในขนาดเล็กมาก, ให้การออกแบบมอเตอร์ที่เบาและคอมแพคต์มากขึ้น

การออกแบบหมุนภายในหรือ inrunner

มอเตอร์ BLDC ส่วนใหญ่ใช้การจัดวางที่หมุนแม่เหล็กดันถาวรอยู่ภายในสเตตอร์บิดสองข้อดีหลักคือประสิทธิภาพการระบายความร้อนที่สูงเนื่องจากตําแหน่งลวดและความสามารถในการลดวงจรทั่วไปของหน่วยมอเตอร์ให้น้อยที่สุด. อย่างไรก็ตาม, แม็กเนตพลังงานสูงต้องใช้และอาจมีผลกระทบต่อต้นทุน. เนื่องจากความอ่อนแอต่ํา, การออกแบบ inrunner เหมาะสําหรับการใช้งานความเร็วสูง, เช่นแฟนเจต, รถ RC,และรถไฟฟ้า.

การออกแบบโรเตอร์ภายนอกหรือ outrunner

ในระบบนี้ รอเตอร์ภายนอกเป็นบ้านของสเตตอร์และใหญ่กว่าในมอเตอร์ปกตินี้ให้ความเร็วสูงขึ้นของความอ่อนแอและลดทอร์ค ripple ส่งการหมุนเรียบร้อยที่ความเร็วต่ําการออกแบบนี้พบได้ทั่วไปในแอปพลิเคชั่นที่มีทอร์คสูง เช่น ปั๊มและพัดลม (เนื่องจากเรือนหมุนสามารถทําหน้าที่เป็นฮับ)

ข้อดีของ BLDC มอเตอร์

มอเตอร์ BLDC ที่มีสามโค้ลบนสเตทอร จะมีสายไฟฟ้าหกสาย (สองสายต่อแต่ละโค้ล) ขยายออกไปจากโค้ลเหล่านี้ ในการดําเนินงานส่วนใหญ่สามสายเหล่านี้จะเชื่อมต่อภายในด้วยสายที่เหลือสามสายยืดจากร่างกายของมอเตอร์ (แตกต่างจากสายสองสายยืดจากมอเตอร์แปรงที่อธิบายไว้ก่อนหน้านี้)การเชื่อมต่อไฟฟ้าในกล่องมอเตอร์ BLDC เป็นเรื่องที่ซับซ้อนกว่าการเชื่อมต่อปลายบวกและปลายลบของเซลล์พลังงานเราจะดูให้ละเอียดกว่าว่ามอเตอร์เหล่านี้ทํางานอย่างไร ในภาคที่สองของชุดนี้ด้านล่าง, เราสรุปโดยดูข้อดีของโดย BLDC มอเตอร์.

ข้อดีใหญ่คือประสิทธิภาพ เพราะมอเตอร์เหล่านี้สามารถควบคุมได้อย่างต่อเนื่องในแรงหมุนสูงสุด (มอเตอร์)จะบรรลุแรงหมุนสูงสุดในจุดบางจุดของการหมุนเท่านั้น. เพื่อให้มอเตอร์ที่ใช้แปรงสามารถส่งมอบแรงหมุนแบบเดียวกันกับรุ่นที่ไม่มีแปรง, มันต้องใช้แม่เหล็กขนาดใหญ่. นี่คือเหตุผลที่แม้กระทั่งมอเตอร์ BLDC ขนาดเล็ก ๆ ก็สามารถส่งพลังงานได้มาก

ข้อดีใหญ่ที่สองที่เกี่ยวข้องกับอันดับแรกคือการควบคุมได้ มอเตอร์ BLDC สามารถควบคุมได้ โดยใช้กลไกการตอบสนอง เพื่อส่งมอบทอร์คและความเร็วหมุนที่ต้องการอย่างแม่นยําการควบคุมความแม่นยําในทางกลับกันลดการใช้พลังงานและการผลิตความร้อนและในกรณีที่มอเตอร์ใช้แบตเตอรี่

มอเตอร์ BLDC ยังมีความทนทานสูงและเสียงเสียงไฟฟ้าที่ต่ําเครื่องแปรงและเครื่องสลับจะสวมเสื่อมลงเนื่องจากการสัมผัสที่เคลื่อนย้ายต่อเนื่อง, และยังผลิตจุดประกายที่สัมผัสเป็นผลของการกระพริบแรงที่มักจะเกิดขึ้นที่บริเวณที่แปรงผ่านช่องว่างใน commutatorนี่คือเหตุผลที่มอเตอร์ BLDC มักจะถือว่าเป็นสิ่งที่ควรเลือกในแอปพลิเคชั่นที่สําคัญในการหลีกเลี่ยงเสียงเสียงไฟฟ้า

การใช้งานที่เหมาะสมสําหรับ BLDC มอเตอร์

เราเห็นแล้วว่ามอเตอร์ BLDC ให้ประสิทธิภาพสูงและสามารถควบคุมได้ และมีอายุการใช้งานยาวมันถูกใช้อย่างแพร่หลายในอุปกรณ์ที่ทํางานต่อเนื่องมันถูกใช้มานานในเครื่องซักผ้า เครื่องปรับอากาศ และอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคอื่น ๆ และล่าสุดมันกําลังปรากฏในแฟนเมื่อประสิทธิภาพสูงของพวกเขาได้ช่วยลดการบริโภคพลังงานอย่างสําคัญ.

มันยังถูกใช้ในการขับเคลื่อนเครื่องสูบสูบการเปลี่ยนแปลงในโปรแกรมควบคุม ส่งผลให้กระโดดใหญ่ในความเร็วหมุน.

เครื่องยนต์ BLDC ยังถูกใช้ในการหมุนฮาร์ดดิสก์ไดรฟ์ ที่ความทนทานของพวกเขาทําให้ไดรฟ์ทํางานได้อย่างน่าเชื่อถือในระยะยาวขณะที่ประสิทธิภาพการใช้พลังงานของพวกเขา สนับสนุนการลดพลังงานในพื้นที่ที่.
