เครื่องขับลม ECM

เครื่องยนต์ ECM ที่ประสิทธิภาพสูงเพื่อใช้ในห้อง HVAC

ภาพรวมสินค้า

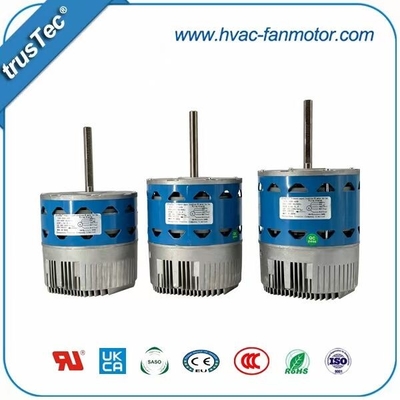

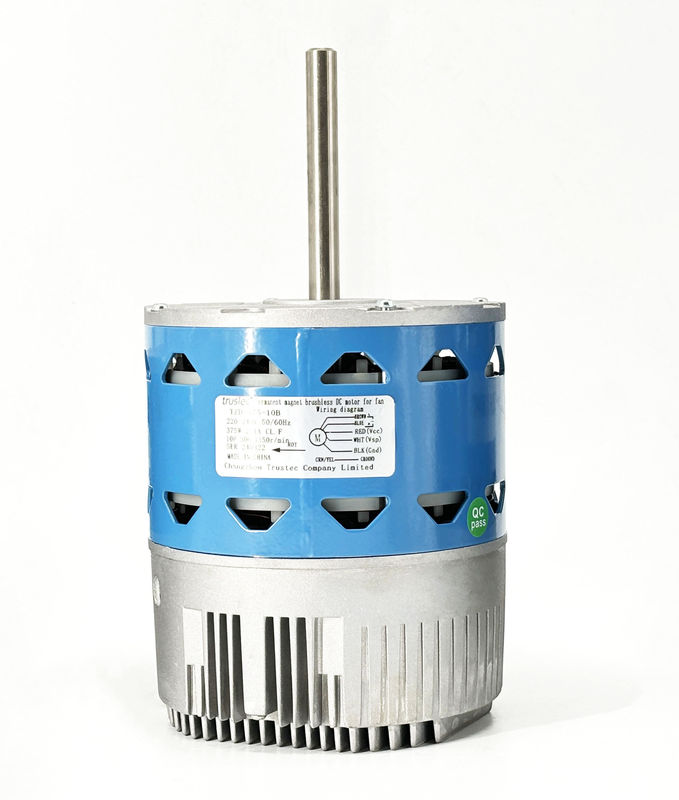

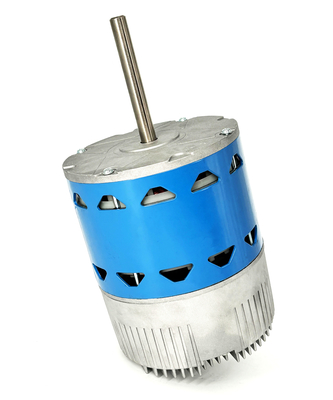

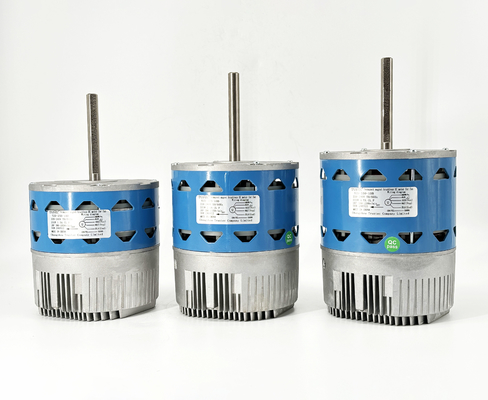

ECM Blower Motor เป็นเครื่องยนต์ที่มีประสิทธิภาพสูงและบูรณาการอย่างสมบูรณ์แบบ ที่ถูกออกแบบมาสําหรับอุปกรณ์เคลื่อนย้ายอากาศภายในห้องโดยรวมเทคโนโลยีมอเตอร์แม่เหล็กถาวรที่ทันสมัย กับเครื่องควบคุมที่ติดตั้งในระบบ, มันให้การไหลของอากาศที่มั่นคง การใช้พลังงานที่ลดลง และการทํางานที่เงียบสงบและน่าเชื่อถือ

มอเตอร์นี้ถูกออกแบบมาเพื่อแทนที่มอเตอร์ PSC แบบดั้งเดิมและมอเตอร์ X13 / ECM ที่มีมุมจํากัด และถูกใช้อย่างแพร่หลายในเตาอบ, เครื่องรับมืออากาศ และระบบ HVAC สําหรับบ้านหรือพาณิชย์เบา ๆ

สําหรับอุปกรณ์ HVAC ภายในห้องเท่านั้น

เทคโนโลยีหลัก

เครื่องยนต์สynchronous มัณฑิตถาวร (PMSM)

การออกแบบเครื่องยนต์ที่มีประสิทธิภาพสูง ส่งผลงานที่ดีกว่า และลดการสูญเสียพลังงาน

เครื่องควบคุมที่ฉลาดที่ติดตั้ง

อิเล็กทรอนิกส์การควบคุมที่บูรณาการ สําหรับการทํางานของมอเตอร์ที่แม่นยําและความเข้ากันได้ของระบบ

การควบคุมเวกเตอร์โดยไม่มีเซนเซอร์

เทคโนโลยีการควบคุมที่ทันสมัย รับประกันการทํางานที่เรียบร้อย โดยไม่ต้องมีเซ็นเซอร์ภายนอก

การระบุทิศทางหมุนอัตโนมัติ

อัตโนมัติตรวจสอบทิศทางการไหลของอากาศที่ถูกต้องระหว่างการเริ่มต้น เพื่อป้องกันความผิดพลาดในการติดตั้ง

ประโยชน์ สําคัญ

ประสิทธิภาพพลังงานสูง

ประสิทธิภาพ ECM เกิน 85% ช่วยลดการใช้พลังงานระบบโดยรวม

การ ทํางาน อย่าง เงียบสงบ และ เรียบร้อย

การเริ่มต้นและหยุดแบบอ่อนแอ ช่วยลดความรบกวนและความเครียดของเครื่องจักรให้น้อยที่สุด

ผลประกอบการกระแสอากาศที่คงที่

ปริมาตรการผลิตแรงหมุนคงที่ ให้การไหลของอากาศที่มั่นคง ผ่านหลายระดับความเร็ว

การบูรณาการระบบง่าย

พลาตฟอร์มไฟฟ้าแบบสองแบบ ทําให้การเปลี่ยนและติดตั้งง่ายขึ้น

การติดตั้งที่ไม่มีความผิดพลาด

การตรวจจับหมุนอัตโนมัติป้องกันทิศทางการไหลของอากาศที่ผิด

ความ น่า เชื่อถือ ใน ระยะ ยาว

อุปกรณ์ป้องกันที่บูรณาการ ป้องกันทั้งมอเตอร์และเครื่องควบคุม

รายละเอียดไฟฟ้า

การเข้าและพลังงาน

• ความดันการเข้า: 115~120 VAC ±10% หรือ 220~230 VAC ±10%

• ความถี่: 50 / 60 Hz

• ระยะ: ระยะเดียว (L / N / PE)

การบริโภคพลังงาน

• พลังงานเข้าสูงสุด: 1000 W

• ความแรงปัจจุบันการเข้าสูงสุด: 15 A

• การบริโภคพลังงานแบบรอคอย: < 5 W

ระบบการทํางาน

• ระยะเวลาทํางาน: ต่อเนื่อง (S1)

การทํางานของเครื่องยนต์

คุณลักษณะการขับเคลื่อน

• ประเภทของมอเตอร์: มักเนตถาวร มอเตอร์ซินโครน (PMSM)

• วิธีควบคุม: การควบคุมเวกเตอร์โดยไม่ต้องมีเซนเซอร์

ระยะความสามารถ

• ระดับความเร็ว: 600 / 750 / 900 / 1070 / 1200 RPM

• ระยะกําลัง: 1/6 1 HP

• ประสิทธิภาพของมอเตอร์: > 85%

การควบคุมความเร็วแบบยืดหยุ่น

วิธีควบคุมที่ได้รับการสนับสนุน

• ระบบควบคุม AC: 10?? 30 VAC

• ระบบควบคุม DC: 827 VDC

• การควบคุม PWM: 50~200 Hz, 10~90% วงจรทํางาน

โลจิกความสําคัญของสัญญาณ

SP5 > SP4 > SP3 > SP2 > SP1

เมื่อไม่มีสัญญาณการควบคุมที่อยู่ มอเตอร์ยังคงปิด

การระบุทิศทางหมุนอัตโนมัติ (ARDI)

หลังการเปิดไฟ AC ครั้งแรก เครื่องยนต์จะทํางานอัตโนมัติ วงจรการตรวจจับสองทิศทางสั้น เพื่อระบุทิศทางการไหลของอากาศที่ถูกต้อง

ฟังก์ชันนี้ทําให้การติดตั้งง่าย และช่วยหลีกเลี่ยงปัญหาการทํางานที่เกิดจากการหมุนมอเตอร์ที่ไม่ถูกต้อง

อย่าปิดเครื่องยนต์ระหว่างกระบวนการนี้

ระบบคุ้มครองบูรณาการ

การป้องกันไฟฟ้าและความร้อน

• ป้องกันโรเตอร์ล็อค

• การป้องกันความแรงเกิน

• การป้องกันความกระชับกําลังเกินและความกระชับกําลังต่ํา

• ป้องกันอุณหภูมิเกิน

การป้องกันระบบ

• การป้องกันความอ้วน

• การป้องกันการตัดสั้น

• การฟื้นฟูความผิดพลาดอัตโนมัติ

สภาพแวดล้อมและการใช้งาน

สภาพแวดล้อมการทํางาน

• อุณหภูมิการทํางาน: ¥15°C ถึง +45°C

• ความชื้น: < 90% RH

สภาพการเก็บรักษา

• อุณหภูมิในการเก็บรักษา: ∼40°C ถึง +60°C

ระดับการคุ้มครอง

• IP40 (ใช้ภายในห้องเท่านั้น)

สําหรับการเย็นอย่างเหมาะสม มอเตอร์ต้องติดตั้งภายในเส้นทางการไหลของอากาศของระบบ HVAC

ข้อมูลการติดตั้ง

รายละเอียดทางกล

• ขนาดกรอบ: NEMA 48

• วิธีการติดตั้ง: แบรนท์แบนด์กระโปรง

• กว้างแกน: 1/2 นิ้ว

หมายเหตุการติดตั้ง

ให้แน่ใจว่าล้อลมถูกต้องกลางและสายไฟออกลงในระหว่างการติดตั้ง

การบํารุง

ความต้องการในการบํารุงรักษา

เครื่องยนต์ได้รับน้ํามันตลอดเวลา และไม่จําเป็นต้องใช้น้ํามันเป็นประจํา

การปฏิบัติที่แนะนํา

• การเปลี่ยนกรองอากาศเป็นประจํา

• การทําความสะอาดวงล้อเครื่องเป่า

• การป้องกันความชื้น

• การดูแลระบบ HVAC ประจําปี

การแก้ไขปัญหา

ปัญหาทั่วไป

• เครื่องยนต์ไม่ทํางาน: ไม่มีไฟฟ้าหรือสัญญาณควบคุม

• ความเร็วไม่ถูกต้อง: การเลือกระดับสัญญาณที่ไม่ถูกต้อง

• ปิดเครื่องยนต์: ป้องกันการทํางาน

• เสียงที่ผิดปกติ: ความไม่สมดุลของล้อลม

ความน่าเชื่อถือและการรับประกัน

ข้อมูลความน่าเชื่อถือ

• MTBF: ≥ 20,000 ชั่วโมง

• ความต้านทานการปิด: ≥ 100 MΩ

• ความเข้มแข็งแบบดียิเลคทริก: 1800 VAC

ข้อมูลการรับประกัน

• ระยะเวลาการรับประกัน: 18 เดือน

การติดตั้งที่ไม่ถูกต้องจะทําให้การรับประกันไร้ผล ความเสียหายที่เกิดจากสายไฟที่ไม่ถูกต้อง การเผชิญหน้ากับความชื้น การใช้งานที่ผิดพลาด หรือการทํางานนอกสภาพที่กําหนดไม่ได้ถูกคุ้มครอง

ความเหมาะสมของสายไฟ

X13 ความเหมาะสม

มอเตอร์บลาวเวอร์ ECM นี้ปฏิบัติตามแนวคิดสายการควบคุมเดียวกันกับเครื่องยนต์ ECM ขนาดแม่เหล็กคงที่ GE X13, ทําให้สามารถเปลี่ยนและเข้ากันได้ง่ายกับระบบ HVAC ที่มีอยู่

ข้อแจ้งสําคัญ

อย่าใช้แรงดันสูงกับปลายสัญญาณแรงดันต่ํา การติดสายไฟที่ไม่ถูกต้องอาจทําให้เครื่องควบคุมมอเตอร์เสียหายอย่างถาวร
